Horns Rev 1

ØRSTED +30 års levetid i de mest aggressive miljøer med vores opløsningsmiddelfrie epoxiteknologier.

2002: Idriftsættelse af projekt

Horns Rev 1 var den første havvindmøllepark i Nordsøen og introducerede opløsningsmiddelfri epoxiteknologier, som senere blev branchestandard. Hempel malede forskellige overgangsstykker.

2016: 14-års inspektion

En uafhængig tilstandsvurdering bekræfter, at malingssystemet fortsat er i meget god stand efter 14 år i drift, hvilket bekræfter holdbarheden af den opløsningsmiddelfri epoxiteknologi.

2022: 20-års ydeevne bekræftet

En anden uafhængig inspektion bekræfter, at malingssystemet stadig er i fremragende stand efter 20 år, med en forventet levetid forlænget til 30+ 2 år.

Udfordringen

Horns Rev 1 opererer under nogle af de barskeste maritime forhold i Nordsøen.

Overgangsstykkerne på Horns Rev 1 ligger i den barske Nordsø og udsættes for konstant bølgepåvirkning, saltsprøjt, tidevandscyklusser og kontinuerlig UV-eksponering. Det er afgørende at sikre langvarig beskyttelse mod korrosion gennem flere årtier, især i sprøjtezonen, hvor lagene udsættes for den største belastning.

Løsningen

Ørsted implementerede et holdbart og opløsningsmiddelfrit epoxysystem.

Hempel leverede et opløsningsmiddelfrit epoxysystem — High Protect 35650 påført i 2 × 500 μm DFT — valgt på grund af dets høje mekaniske styrke, barriereegenskaber og dokumenterede historik offshore.

35650 er nu blevet erstattet af 35620, som er baseret på den samme harpiksrygrad og kan betragtes som den nuværende ækvivalent, hvor 35840/2 er glasflageindeholdende versioner af 35620.

Ydelsen

Hempel maling er særdeles velegnet til vindmølleparker, hvor en levetid på op til 30 + 2 år forventes.

Som det fremgår af billederne, er tilstanden af TP-malingen ganske fremragende efter 20 år i drift i sprøjtezonen ved Horns Rev 1 vindmøllepark. Der kunne således overhovedet ikke observeres tegn på nedbrydning af malingen (bortset fra et helt ubetydeligt glanstab). Der blev under vores inspektion af malingen ikke observeret tegn på afskalning, flagning, revnedannelse eller blæredannelse, og slet ingen tegn på rust.
Et område med mekanisk skade blev registreret på et af overgangsstykkerne i 2016, og dette blev genbesøgt i 2022:

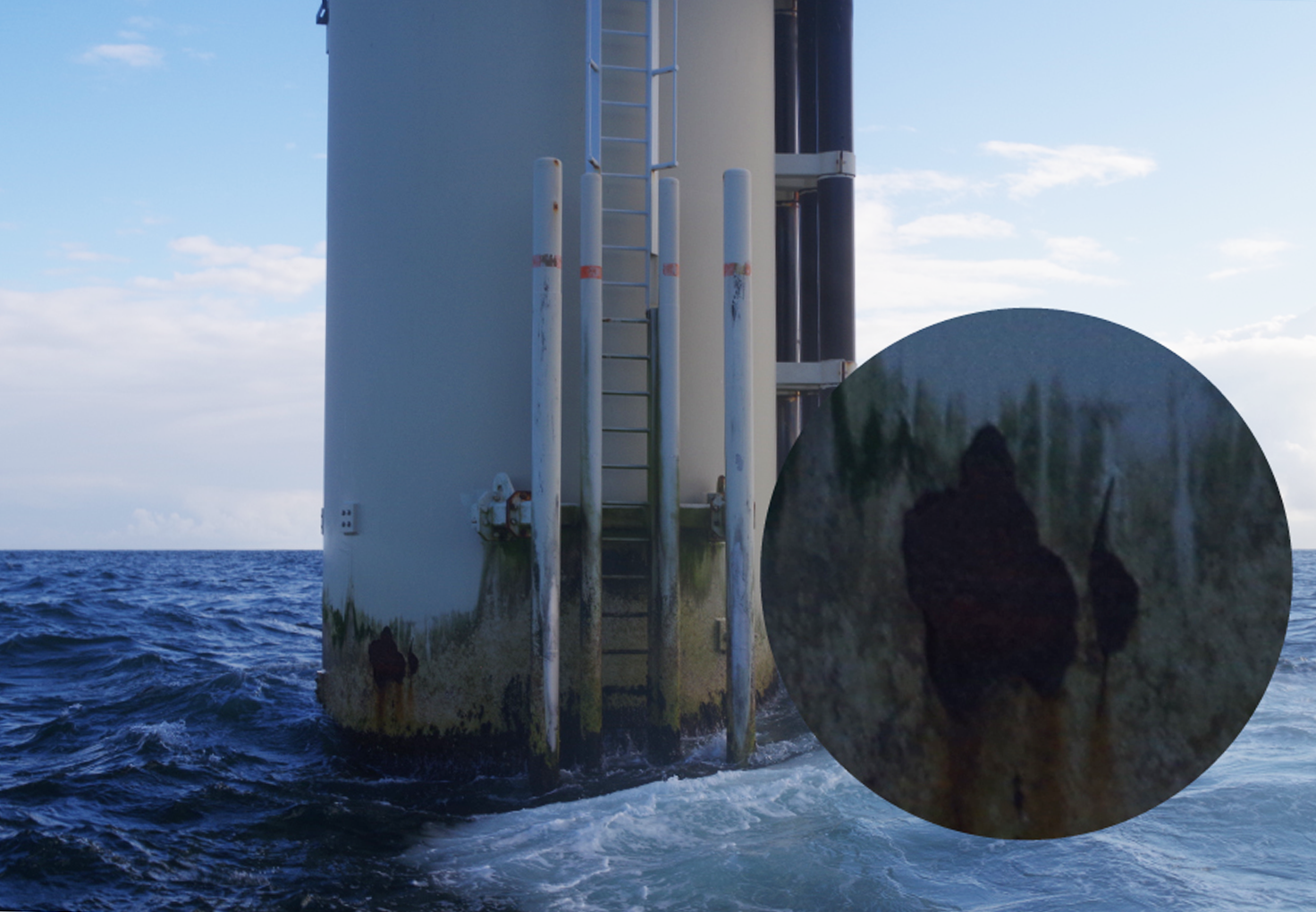

2016

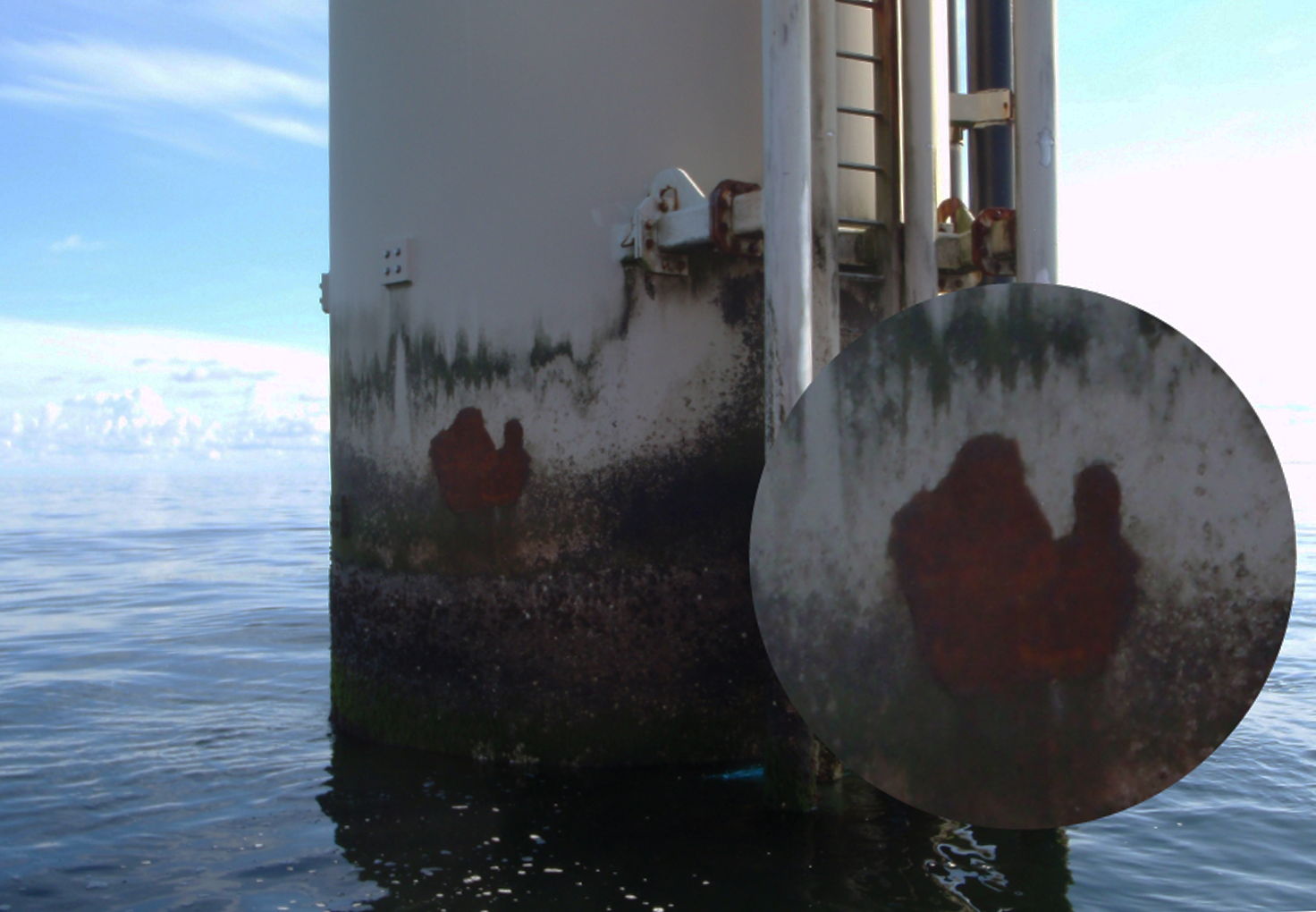

2022
"Sammenligning af skadesomfang – 2016 og 2022. Bortset fra den allerede løsnede belægning i 2016 markeret med pilen er der i løbet af 6 år i sprøjtezonen kun opstået et relativt ubetydeligt omfang af underrust og tab af belægning langs skadens kanter."

Et overblik

Download PDF
  • Kunde: Ørsted, 60 % ejet af Vattenfall
  • Projektnavn: Horns Rev 1
  • Anlæg: Transition pieces til 80 Vestas 2,0 MW turbiner
  • Lokation: Nordsøen, danske farvande
  • Malingssystem: High Protect 35650 erstattet af Hempadur 35620
  • Påføringsdato: 2001/2002
